DT 離心式消防排煙風機

一、產品概況

        DT 離心式消防排煙風機（簡稱DT風柜），具有消防排煙和通風換氣的兩用功能，具有效率高、噪音低、安裝方便、運行平穩、風量大、耐高溫等優點，是高層建筑用消防排煙風機的更新?lián)Q代產品，投入 市場以來深受用戶好評。

        該風機有DT9、DT10、DT12、DT15、DT18、DT20、DT22、DT25、DT27、DT30等十種型號，同一型號達到不同的性能參數又分為Ⅰ型（單速）和Ⅱ型（雙速）兩種類型，用戶可根據不同場所和不同用 途選擇使用。

二、特點

       1、結構緊湊外形美觀，為雙層復式結構，內部填裝防火保溫材料，以防止高濕度環境下發生結露現象，更能有效降噪減震。

       2、DT系列柜式離心風機既可排風，又可送風，分A、B兩種類型供用戶選用。
         A型：電機外置式，該型風機可作為消防排煙及通風換氣用。
         B型：電機內置式，該型風柜廣泛用于通風換氣及空調送風用。

三、用途

        1、應用場所：適用于辦公大樓、賓館、酒店、禮堂、影劇院、地下室、高級民宅、工廠車間、商場、醫院等場所的通風換氣及消防排煙之用。

        2、應用時輸送的空氣要求氣體內不許有較粘性的物質，所含的塵土硬質粒物不大于150mg/m³ 。

        3、輸送氣體的溫度：電機在箱體外，經耐高溫試驗，在煙氣溫度不大于280℃的高溫情況下，可連續運轉30分鐘以上，達到消防排煙之目的。

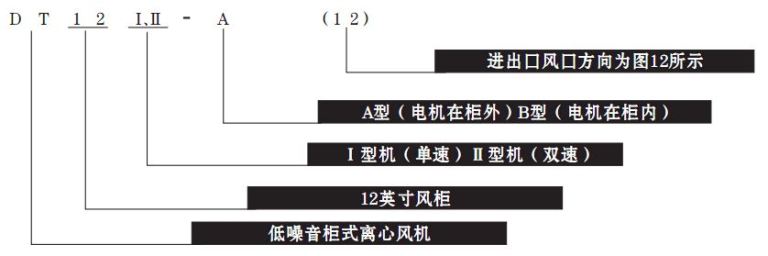

四、型號說明

        注：訂貨時還應注明風機的進出風口位置編號，出風口位置編號,詳見風柜進、出風口對照表。

五、參數列表

1.DT-I型參數數

型 號	轉速 (rpm)	風量 (m3/h)	全壓 (Pa)	裝機 容量 (KW)	噪聲 dB(A)	重量 (Kg)
9	1000	1775	199	0.37	54	50
		2045	197
		2315	189
		2586	180	0.55	55	50
		2856	168
		3127	153
	1200	2129	287	0.55	56	51
		2454	283
		2778	273
		3103	259	0.75	57	53
		3427	242
		3752	220
	1400	2484	390	0.75	59	54
		2963	386
		3241	371
		3620	352	1.1	61	57
		3999	329
		4377	300
	1600	2896	522	1.1	62	59
		3402	509
		3743	489
		4086	472	1.5	63	59
		4591	435
		5107	398
10	900	2316	214	0.55	54	75
		2627	212
		2938	206
		3249	196	0.75	55	78
		3561	182
		3872	166
	1100	2831	319	0.75	57	78
		3211	316
		3591	308
		4272	293	0.75	57	53
		4352	272
		4732	248
	1300	3345	446	1.1	60	83
		3795	442
		4244	430
		4694	409	1.5	61	83
		5143	380
		5592	347
	1500	3915	596	1.5	63	83
		4505	581
		4930	559
		5612	544	2.2	64	87
		6052	509
		6494	472
12	800	3211	245	0.75	57	110
		3735	243
		4259	237
		4783	228	1.1	58	114
		5307	216
		5831	199
	950	2831	319	1.1	59	116
		3211	316
		3591	308
		4272	293	1.56	60	116
		4352	272
		4732	248
	1100	3345	446	1.5	61	117
		3795	442
		4244	430
		4694	409	2.2	62	124
		5143	380
		5592	347
	1200	3915	596	2.2	64	128
		4505	581
		4930	559
		5612	544	3	65	128
		6052	509
		6494	472
15	700	5106	276	1.1	59	172
		5123	268
		7148	256
		7825	274	1.5	61	173
		8806	236
		9187	224
	800	5786	358	1.5	62	173
		6463	350
		7489	342
		8672	332	2.2	63	185
		9526	318
		10544	298
	900	6490	455	2.2	64	174
		7544	450
		8599	436
		9653	420	3	65	178
		10708	399
		11762	372
	1000	7211	561	3	66	178
		8382	556
		9554	539
		8529	518	4	67	183
		11898	493
		13069	372
18	600	6519	276	2.2	64	250
		7648	266
		8778	260
		9908	250	3	65	250
		11038	238
		12168	222
	700	7605	367	3	66	252
		8923	362
		10241	353
		11560	341	4	67	268
		12878	324
		14196	303
	800	8691	479	4	68	280
		10198	473
		11704	462
		13211	445	5.5	69	282
		14717	423
		16224	395
	900	9778	607	5.5	70	282
		11473	599
		13168	584
		14862	563	7.5	71	320
		16557	535
		18252	500
20	550	10725	310	3	63	320
		12126	306
		13528	297
		14929	281	4	64	333
		16331	260
		17875	233
	650	12675	433	4	65	333
		14331	428
		15987	414
		17644	392	5.5	66	344
		19300	363
		21125	325
	750	14625	576	5.5	68	344
		16536	570
		18447	551
		20358	522	7.5	69	379
		22269	484
		24375	433
	850	16575	740	7.5	70	379
		18741	732
		20907	708
		23072	670	11	71	407
		25238	621
		27625	500
22	400	10200	212	1.5	62	348
		12206	198
		13600	186
		14671	176	2.2	63	380
		15812	166
		17008	150
	500	12534	304	3	64	380
		14196	301
		15858	290
		17520	276	4	66	390
		19818	255
		20843	230
	600	15041	437	5.5	68	404
		17035	433
		19029	418
		21024	397	7.5	70	410
		23018	367
		25012	331
	700	17548	595	7.5	71	410
		19874	589
		22201	569
		24528	540	11	73	432
		26854	500
		29181	450
	800	20055	787	11	74	432
		22714	769
		25373	743
		28031	705	15	76	430
		30690	653
		33349	588
25	450	19013	332	4	64	418
		21294	327
		23576	318
		25857	304	5.5	65	480
		28139	285
		31637	251
	500	21125	410	5.5	66	436
		23660	404
		26195	393
		28730	376	7.5	66	390
		31265	352
		35152	310
	550	23238	496	7.5	67	482
		26026	489
		28815	476
		31603	455	11	69	485
		34392	426
		38667	375
	600	25350	590	11	69	485
		28392	582
		31434	566
		34476	541	15	71	516
		37518	507
		42182	446
	650	27206	710	11	71	492
		32303	695
		36554	658
		40375	608	15	72	520
		42755	571
		46758	534
27	400	24225	323	5.5	67	506
		28056	318
		30612	310
		33153	286	7.5	68	526
		35708	273
		38250	260
	450	27040	412	7.5	69	528
		30082	407
		33124	394
		36166	374	11	70	550
		39208	351
		42250	322
	500	30044	508	11	71	554
		33424	502
		36804	487
		40184	462	15	72	618
		43564	433
		46944	398
	550	33049	615	15	73	620
		36767	608
		40485	589
		44203	559	18.5	74	660
		47921	524
		51639	482
	600	36053	732	18.5	75	660
		40109	723
		44165	701
		48221	666	22	76	760
		52277	624
		56333	573
30	350	25503	300	5.5	67	532
		30602	293
		34004	284
		37408	268	7.5	68	550
		40806	248
		43470	233
	400	29575	386	7.5	69	550
		33462	382
		37349	370
		41236	352	11	70	570
		45123	330
		49010	300
	450	33272	488	11	71	574
		37645	483
		42018	468
		46391	446	15	72	640
		50763	417
		55136	380
	500	36969	603	18.5	74	656
		41828	597
		46686	577
		51545	550	22	75	680
		56404	515
		61263	469
	550	40666	729	22	76	682
		46010	722
		51355	699
		56700	666	30	77	720
		62044	624
		67389	567
33	300	28900	262	7.5	68	640
		34340	257
		39780	240
		45220	214	11	69	662
		50660	185
		56100	156
	350	36550	355	11	70	666
		41820	345
		47090	322
		52360	297	15	71	680
		57630	264
		62900	230
	400	40800	468	15	72	684
		46240	458
		51680	438
		57120	410	18.5	73	710
		62560	371
		68060	330
	450	46740	591	22	75	755
		51850	583
		56930	561
		62080	536	30	76	770
		67160	503
		72240	436
	500	51340	722	30	77	778
		56440	714
		61880	682
		67320	660	37	78	810
		72760	628
		78200	578
36	300	35700	297	11	69	740
		41480	282
		47260	254
		53040	224	15	70	750
		58820	186
		64600	151
	350	39100	403	15	71	764
		45560	395
		52020	365
		58480	325	18.5	72	79
		64940	277
		71400	234
	400	45900	528	22	74	835
		52360	513
		58820	483
		65280	440	30	75	855
		71740	390
		78200	332
	450	52700	672	30	76	860
		59160	651
		65620	616
		72080	566	37	77	890
		78540	511
		85020	453
	500	57810	830	37	79	900
		64610	810
		71390	775
		78230	722	45	80	920
		85050	657
		91820	584

2.DT-Ⅱ型參數

工況號 (№)	風量 (m3/h)	全壓 (Pa)	噪聲 dB(A)	裝機 容量 (Kw)	電機型號
1	10628	371	65	4/3	YD132S-6/4
2	8529	430
3	5363	466
1	7085	165	62
2	5686	191
3	3575	207
1	15318	452	65	5.5/4	YD132M-6/4
2	12467	513
3	8191	555
1	10092	196	60
2	8214	222
3	5396	241
1	20129	494	70	6.5/8	YD160L-6/4
2	16484	607
3	11025	671
1	15097	278	63
2	12363	342
3	8269	377
1	26307	548	74	9/11	YD160L-6/4
2	21954	657
3	15423	737
1	19731	308	67
2	16465	369
3	11568	415
1	35231	486	76	11/14	YD180M-6/4
2	29371	587
3	20580	658
1	26171	268	71
2	21818	323
3	15288	363
1	46055	568	76	18.5/22	YD200L-6/4
2	39278	673
3	29118	735
1	33495	301	70
2	26105	374
3	21177	389
1	54073	560	77	18.5/22	YD200L-6/4
2	44650	672
3	32120	726
1	41456	329	71
2	30615	409
3	24625	427

六、安裝尺寸

1.DT型風機箱外形尺寸對照表

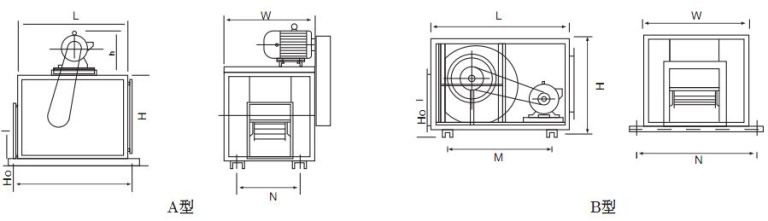

柜式離心風機外形結構示意圖

DT型風機箱外形尺寸對照表

型 號	外 型 尺 寸					出風口		進風口
	高H		長L		寬W
	A型	B型	A型	B型		橫b	豎a	橫b	橫a
DT9	488	488	850	656	656	306	260	496	328
DT10	532	532	920	696	696	333	289	536	372
DT12	606	606	1020	772	772	397	341	612	446
DT15	704	704	1150	896	896	473	403	736	544
DT18	828	828	1250	1016	1016	556	480	856	668
DT20	996	996	1430	1116	1116	630	630	956	836
DT22	1089	1089	1530	1236	1236	692	692	1076	929
DT25	1220	1220	1650	1376	1376	794	794	1216	1060
DT27	1378	1378	1800	1465	1465	870	870	1305	1218
DT30	1479	1479	1850	1600	1600	933	933	1394	1319

說明：

        1、A、B型體積高度未計算腳架在內。

        2、A型高度未加電動機的高度，寬度未加皮帶罩的寬度。

        3、上表為風口位置（1）或（2）的尺寸。

2.電機重量及高度表

功率	0.55-6	0.75-6	1.1-6	1.5-6	2.2-6	3-6	4-6
公斤	23	23	26	35	45	67	78
H	245	245	245	300	330	380	3380
功率	5.5-6	7.5-6	11-6	15-6	18.5-6	22-6	30-6
公斤	87	120	139	185	235	250	303
H	380	450	450	495	560	560	625
功率	0.55-4	0.75-4	1.1-4	1.5-4	2.2-4	3-4	4-4
公斤	17	18	22	27	33	38	49
H	175	175	195	195	245	245	270
功率	5.5-4	3/4-6/4	4/5.5-6/4	6.5/8-6/4	9/11 -6/4	11/14-6/4	18.5/22-6/4
公斤	67	63	80	80	139	139	235
H	320	320	320	320	390	390	475

3.風機底座地腳孔尺寸

型號		DT9	DT10	DT12	DT15	DT18	DT20	DT22	DT25	DT27	DT30
A型	M（mm）	800	756	970	996	1190	1216	1470	1516	1740	1720
	N（mm）	716	870	832	1100	1116	1370	1336	1590	1605	1790
B型	M（mm）	716	646	832	846	1116	1056	1336	1316	1605	1540
	N（mm）	606	756	682	996	956	1216	1176	1516	1405	1720

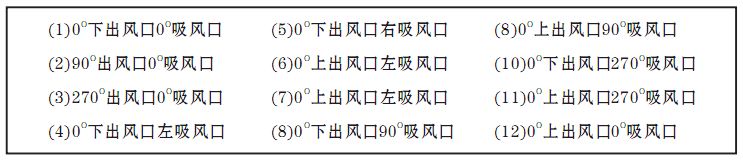

4.風柜進、出風口對照表數

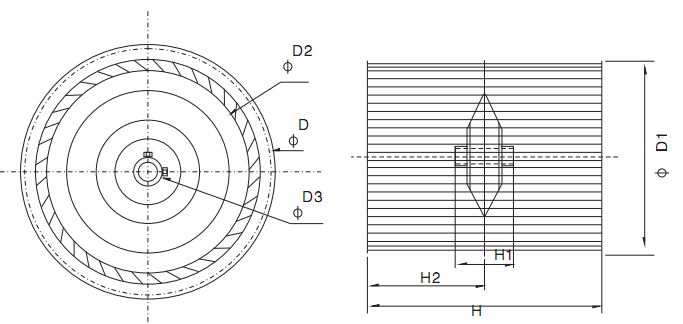

5.DT型風輪外形尺寸表

	D	D1	D2	D3	H	H1	H2
DT-9	253	769	262	25.4	241	67	33.5
DT-10	282	700	321	25.4	270	89	44.5
DT-12	335	643	375	25.4	321	91	45.5
DT-15	394	573	415	25.4	381	118	59
DT-18	471	520	468	25.4/30.16	458	124	62
DT-20	540	458	542	38.1	520	157	78.5
DT-22	595	381	593	38.1	575	180	90
DT-25	667	321	665	38.1	645	185	92.5
DT-27	730	240	226	50.8	705	210	105
DT-30	795	270	195	50.8	773	218	109

DT型輪外型圖及尺寸表(單位：mm)
